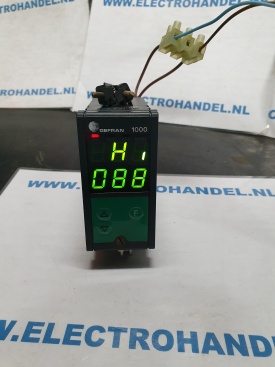

Gefran 1000N-1R-2 (A)

Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)  Gefran 1000N-1R-2 (A)

Te koop:

Microprocessor controller, formaat 48x96 (1/8 DIN) voor model 1000 en formaat 96x96 (1/4 DIN) voor modellen 1001 en 1101, geproduceerd met SMT.
De 1000 familie verstrekt een complete operator interface, met een Lexan membraan faceplate om IP54 frontale bescherming te realiseren. De faceplate heeft 3 toetsen, twee groene LED displays met 3 (1000) of 4 (1001 en 1101) digits, en rode LED aanduiders voor de 3 relais alarm uitgangen en een groene LED voor de hoofd controle uitgang.
De hoofdingang voor de controle variabele is universeel en voorziet de mogelijkheid om verschillende signaaltypes te connecteren:

  • Thermokoppels types J, K, N, S, R, T
  • Weerstand thermometers Pt100 (3-draads)
  • Lineare ingangen: 0-50mV, 10-50mV toetsenbord definiëerbaar, 2-10V, 0-10V, 0-20mA, 4-20mA met een externe shunt.

Een analoge hulpingang is beschikbaar voor een stroom transformator ingang.
Het instrument heeft een dubbele controle uitgang, relais (5A, 250Vac bij cosφ =1) en statisch (24Vdc, max.20mA), en biedt tot maximum  3 alarm relais uitgangen(3A, 250Vac).
Als alternatief kan de controle uitgang ook analoog zijn (0-20mA, 4-20mA or 0-10V, 2-10V).
De optionele communicatiepoort kan Current Loop, of RS485 met GEFRAN (Cencal) protocol zijn, met een maximum snelheid van 9600 baud (RS485).
De programmatie van het instrument is eenvoudig door de groepering van de parameters in functieblokken.
Toegang tot de configuratieparameters is beschermd door een hardwarematige jumper en verschillende waarden voor de protectiecode kunnen gebruikt worden om slechts een bepaald aantal parameters te laten zien en bewerkbaar te maken voor de gebruiker.

Description

  • Ingangen voor thermokoppels en PT100 volledig configureerbaar met de bedieningsknoppen op de display
  • Offset functie op het ingangssignaal
  • Relais, mA of logische hoofduitgang
  • Tot 3 configureerbare alarmen
  • Hulp ingang voor C.T.
  • Alarm voor belasting in open circuit of kortsluiting van de sonde
  • PD alarm uitgang configureerbaar voor koeling
  • Self-tuning/Auto-tuning, Soft-start, niet schokkende overschakeling van Manueel naar Auto
  • Seriële lijn: optogeïsoleerd 4-draads



Bijzonderheden:

De regelaar is gebruikt en getest.

Voor vragen kunt u altijd vrijblijvend contact met ons opnemen.

Voor meer informatie klik op de pdf linkjes.

files/gefran 1000.pdf

files/gefran 1000-.pdf

Er liggen veel meer materialen in ons magazijn die niet allemaal op de web-site staan.

Voor vragen kunt u altijd vrijblijvend langs komen in Sneek of contact met ons opnemen.
